В проекте представлен комплект учебных чертежей для кластера Школы дизайна НИУ ВШЭ. Работа выполнена в AutoCAD в рамках дисциплины «Специальные технологии» для направления дизайна среды и интерьера.
Титульный лист
Исходный размер 4963x3509
Ведомость рабочих чертежей
Исходный размер 4963x3509

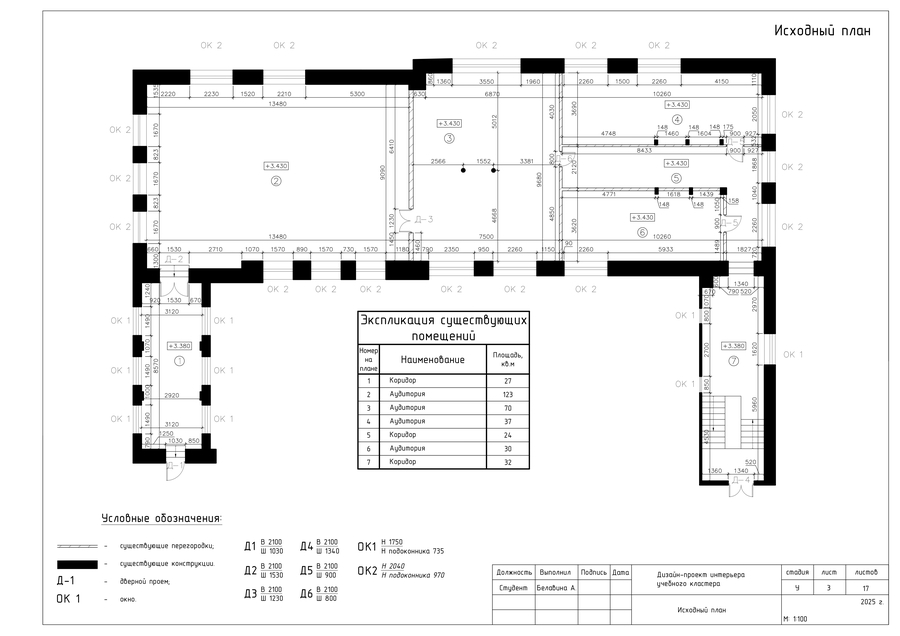

Исходный план
Исходный размер 4963x3509
Демонтажный план
Исходный размер 4963x3509
План возводимых перегородок
Исходный размер 4963x3509
План функционального зонирования
Исходный размер 4963x3509
План расстановки мебели и оборудования
Исходный размер 4963x3509
План расстановки мебели и оборудования с габаритами
Исходный размер 4963x3509
План маркировки мебели и оборудования
Исходный размер 4963x3509
Габариты мебели и оборудования
Исходный размер 4961x3508
Исходный размер 4961x3508
Габаритная схема мебели на заказ
Исходный размер 4961x3508
Исходный размер 4961x3508
Исходный размер 4963x3509
Визуализации
Исходный размер 4961x3508
Исходный размер 4961x3508
Исходный размер 4961x3508
